反击式破碎机

60秒级人工响应24小时免费提供方案过环评标准

反击式破碎机

进料粒度:≤800mm

生产能力:15-800t/h

适用物料:边长100~500毫米以下物料,抗压强度最高可达350兆帕。石灰石、煤矸石、河卵石、花岗岩、铁矿石等

成品规格 (单位:mm)

" class="zixun" target="_blank" rel="nofollow">现在咨询设备 联系热线:0513-82722999

设备介绍

     反击式破碎机简称反击破,是我公司吸取国内外先进技术,结合砂石行业具体工矿条件而研发的新一代反击式破碎机。用它加工出来的物料呈立方体,无张力和裂缝,粒形好、抗压能力强。能破碎进料粒度不超过800mm,抗压强度不超过300MPa的石料。

    主要可破碎各种粗、中、细料如石灰石、花岗岩、混凝土等上千种物料。广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化。



石料破碎

性能特点

1、新型耐磨的高铬板锤,使用寿命更长;整个转子具有良好的动静平衡性和耐冲击性,板锤可掉头使用,延长使用寿命。


2、板锤固定装置采用独特的锁紧系统,使板锤可靠性更好,更换方便快捷。


3、轴承座采用整体式铸钢结构,增强了轴承座的径向强度。


4、采用液压调整装置,可以迅速完成出料粒度调整,减少了停机和检修的时间。


5、分工精细,定位准确,第三腔适合细碎,前两腔适合粗碎及中碎。成品粒度成立方体,排料粒度大小可调,简化破碎流程。




工作原理

       反击式破碎机是一种利用冲击能来破碎物料的破碎机械。工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

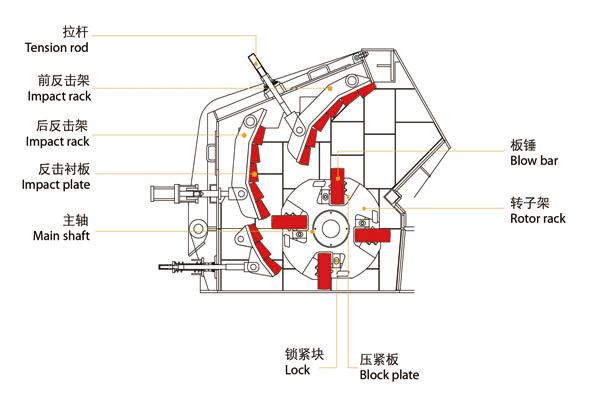

反击式破碎机工作图

设备实拍


反击破车间
PF-1515~ PF-1214  反击式破碎机成品车间


反击式破碎机试机平台,准备试机

PF1214反击破
PF-1214反击式破碎机 整装待发

现场实拍


云南大理生产线


云南大理生产线

技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
外形尺寸
(长×宽×高)
(mm)
总重量
(t)
PF-1007 Φ1000×700 400×730 300 24-45 4P   37-45 2330×1660×2300 9.5
PF-1010 Φ1000×1050 400×1080 350 50-80 4P   45-55 2370×1700×2390 12
PF-1210 Φ1250×1050 400×1080 350 80-130 6P   110 2680×2160×2800 14
PF-1214 Φ1250×1400 400×1430 350 80-150 6P   132 2650×2460×2800 18
PF-1315 Φ1320×1500 860×1520 500 150-220 6P   200 3180×2720×3120 19.5
PF-1320 Φ1300×2000 993×2000 500 200-250 6P   250 3220×3100×3120 26
PF-1515 Φ1500×1500 850*1530 500 220-280 6p  280 3553*2835*3277 28.8
PF-1520 Φ1500×2000 830×2040 700 300-550 4P   315-400 3959×3564×3330 42
PF-1820 Φ1800×2000 1260×2040 800 600-800 4P   630-710 4400×3866×4009 63
